8.6 मल्टी-लेयर मल्टी-बीड प्रोसेस पैकेज
1 समारोह परिचय
1.1 लागू परिदृश्य
मल्टी-लेयर मल्टी-बीड वेल्डिंग मुख्य रूप से गहरे और चौड़े वेल्ड जोड़ों पर लागू होती है। 10 मिमी से अधिक वेल्ड पैर के आकार के साथ एक वेल्ड जोड़ को वेल्डिंग करते समय, यदि बहु-परत वेल्डिंग का उपयोग किया जाता है, क्योंकि वेल्ड संयुक्त की सतह चौड़ी होती है और ढलान बड़ी होती है, पिघली हुई धातु को शिथिल करना आसान होता है, और गर्मी इनपुट पर वेल्डिंग की स्थिति बहुत बड़ी है। इसलिए, वास्तविक उत्पादन में, मल्टी-लेयर मल्टी-बीड वेल्डिंग का उपयोग किया जाता है, और प्रत्येक वेल्ड संयुक्त वेल्डिंग स्विंग को अपनाता है।
1.2 कार्य सिद्धांत
मल्टी-लेयर मल्टी-बीड वेल्डिंग ट्रैक को सरल करता है जिसे कई बार मैन्युअल रूप से निर्देश देने की आवश्यकता होती है। प्रारंभिक वेल्ड मनका के सापेक्ष वेल्ड मनका की प्रत्येक परत के ऑफसेट मूल्य को भरकर, एक समय में सेट करके एक पूर्ण वेल्डिंग ट्रैक स्वचालित रूप से उत्पन्न होता है, इस प्रकार वेल्ड संयुक्त को सटीक रूप से भरने के वेल्डिंग प्रभाव को प्राप्त करने के लिए। वर्तमान में, विश्व निर्देशांक में केवल X, Y और Z ऑफ़सेट समर्थित हैं। यदि वेल्डिंग ट्रैक एक कार्यक्षेत्र लाता है, तो वे कार्यक्षेत्र दिशा में ऑफसेट होते हैं।
1.3 मुख्य विशेषताएं
* आसान प्रोग्रामिंग, केवल एक बुनियादी ट्रैक प्रोग्रामिंग की जरूरत है;
*मजबूत अनुकूलनशीलता, प्रत्येक वेल्डिंग ट्रैक के वेल्डिंग प्रक्रिया मापदंडों के बीच वेल्डिंग स्विंग मापदंडों को अलग से सेट करने में सक्षम होना;
* उच्च संगतता, प्रत्येक वेल्डिंग ट्रैक के ऑफसेट (एक्स, वाई, जेड) और वेल्डिंग गन कोण (θ) को अलग से सेट करने में सक्षम होने के कारण;
* अन्य कार्यों के साथ नेस्टेड होने में सक्षम होना।
2 सेटिंग्स स्क्रीन परिचय
2.1 वेल्डिंग प्रक्रिया शुरू करें
(एक उदाहरण के रूप में डिजिटल संचार मेगमीत वेल्डर के साथ, ऑपरेशन नीचे की छवियों में दिखाया गया है)
जब नॉब स्विच स्टॉप मोड/स्टेट में हो, तो "सेटिंग्स" दर्ज करें, "उत्पाद सेटिंग्स" चुनें, और फिर "क्राफ्ट सेटिंग" चुनें → टेक्नोलॉजी टाइप → पावर ऑफ और रीस्टार्ट के लिए "वेल्डिंग प्रोसेस" चुनें। "कम्युनिकेशन कॉन्फिग" में "कैन सेटिंग्स" दर्ज करें, और "कैन यूज टू" को "वेल्डर", "आईडी कॉन्फिग" को "1", "बॉड सेटिंग" को "125 केबीपीएस", "निर्माता" से "मेगमीट" पर सेट करें। मॉडल" से "आर्टसेन II" → बिजली बंद करें और पुनः आरंभ करें। "सेटिंग्स" पर लौटें, "उत्पाद सेटिंग्स" चुनें, "क्राफ्ट सेटिंग" चुनें → डिजिटल वेल्डर पर टिक करें → डिजिटल वेल्डर सेटिंग समाप्त हो गई है
(टिप्पणी: अन्य वेल्डिंग मशीन सेटिंग्स के लिए, कृपया देखेंBORUNTE HUACHENG ड्राइव एंड कंट्रोल इंटीग्रेटेड वेल्डिंग प्रोसेस ऑपरेशन मैनुअल V1.1)
2.2 वेल्डिंग पैरा और वेल्डिंग स्विंग सेट करें
(टिप्पणी: विस्तृत वेल्डिंग सेटिंग्स के लिए, कृपया देखेंBORUNTE HUACHENG ड्राइव एंड कंट्रोल इंटीग्रेटेड वेल्डिंग प्रोसेस ऑपरेशन मैनुअल V1.1)
2.3 मल्टीपल वेल्डिंग पैरा स्क्रीन
जब नॉब स्विच मैनुअल मोड में हो, तो मैनुअल ऑपरेशन → मल्टीपल वेल्डिंग पैरा चुनें
समारोह स्पष्टीकरण:
① फ़ाइल संख्या क्षेत्र:1 ~ 100 की एक निर्धारित सीमा के साथ, कई अलग-अलग उत्पादों के वेल्डिंग मनका वेल्डिंग मापदंडों को संग्रहीत करने के लिए उपयोग किया जाता है; यदि परे है, "वेल्डिंग फ़ाइल की जानकारी पहले से ही भरी हुई है!" प्रेरित किया जाएगा। नाम के लिए नई फ़ाइल संख्या पर क्लिक करें और एक नई फ़ाइल संख्या बनाएँ; फ़ाइल संख्या को हटाने के लिए, फ़ाइल संख्या क्षेत्र में हटाने के लिए फ़ाइल संख्या पर स्विच करें और फ़ाइल संख्या हटाएं पर क्लिक करें। फ़ाइल संख्या प्रतिकृति समर्थित है।
② वेल्डिंग मनका क्षेत्र: 1 ~ 100 की एक निर्धारित सीमा के साथ, एक फ़ाइल संख्या के प्रत्येक वेल्डिंग मनका के वेल्डिंग मापदंडों को संग्रहीत करने के लिए उपयोग किया जाता है; यदि परे, "वेल्डिंग मनका पहले से ही अधिकतम!" प्रेरित किया जाएगा। क्लिक करने के बाद वेल्डिंग मनका जोड़ें, वर्तमान में चयनित वेल्डिंग मनका के मापदंडों को अंत में एक नए वेल्डिंग मनका में कॉपी किया जाएगा। इंसर्ट वेल्डिंग बीड पर क्लिक करने के बाद, वर्तमान में चयनित वेल्डिंग बीड के मापदंडों को एक नए वेल्डिंग बीड में कॉपी किया जाएगा और चयनित वेल्डिंग बीड के पीछे डाला जाएगा।
③ वेल्डिंग करंट: वेल्डर आउटपुट करंट सेट करें, और सुनिश्चित करें कि वर्तमान प्राथमिकता मान वेल्डिंग पैराम्स पेज पर करंट से अधिक है
④ वेल्डिंग वोल्टेज: वेल्डर आउटपुट वोल्टेज सेट करें, और सुनिश्चित करें कि वोल्टेज प्राथमिकता मान वेल्डिंग पैराम्स पृष्ठ पर वोल्टेज से अधिक है
⑤ आर्किंग वोल्टेज: वेल्डिंग आर्किंग वोल्टेज सेट करें, और सुनिश्चित करें कि आर्किंग वोल्टेज प्राथमिकता मान वेल्डिंग पैराम्स पेज पर आर्किंग वोल्टेज से अधिक है
⑥ गति: वेल्डिंग गति
⑦ स्विंग आयाम: एकतरफा स्विंग की दूरी, और सुनिश्चित करें कि स्विंग आयाम प्राथमिकता मान वेल्डिंग स्विंग पृष्ठ पर स्विंग आयाम से अधिक है
⑧ स्विंग आवृत्ति: प्रति सेकंड स्विंग समय की संख्या, और सुनिश्चित करें कि स्विंग आवृत्ति प्राथमिकता मान वेल्डिंग स्विंग पृष्ठ पर स्विंग आवृत्ति से अधिक है
⑨ _xoffset (ΔX): विश्व निर्देशांक में X दिशा में ऑफसेट, इकाई: मिमी; यदि यह एक कार्यक्षेत्र लाता है, तो यह एक्स दिशा में कार्यक्षेत्र की ऑफसेट है _yoffset (ΔY): विश्व निर्देशांक में Y दिशा में ऑफसेट, इकाई: मिमी; यदि यह एक कार्यक्षेत्र लाता है, तो यह Y दिशा में कार्यक्षेत्र की ऑफसेट है _zoffset (ΔZ): विश्व निर्देशांक में Z दिशा में ऑफसेट, इकाई: मिमी; यदि यह एक कार्यक्षेत्र लाता है, तो यह Z दिशा में कार्यक्षेत्र की ऑफसेट है
⑩ _θoffset (Δθ): वेल्डिंग गन के वेल्डिंग कोण का ऑफसेट, इकाई: डिग्री। θ वर्तमान वेल्डिंग गन और उपकरण समन्वय Y दिशा के बीच सम्मिलित कोण है। यदि सकारात्मक है, तो वेल्डिंग गन शामिल कोण की बढ़ती दिशा की ओर ऑफसेट होगी; यदि नकारात्मक है, तो वेल्डिंग गन शामिल कोण की घटती दिशा की ओर ऑफसेट होगीटिप्पणी: एक फ़ाइल संख्या जोड़ने और एक वेल्डिंग मनका को संशोधित करने के बाद, "सहेजें" पर क्लिक करें, जो स्वचालित रूप से वेल्डिंग मनका संख्याओं को क्रमबद्ध कर सकता है। फ़ाइल नंबर 1 का चयन करें, मल्टी-लेयर मल्टी-बीड सेकेंड पैरामीटर पेज पर स्विच करने के लिए सेटिंग/रन पेज पर क्लिक करें, जिस पर आप प्रत्येक फाइल नंबर में प्रत्येक वेल्डिंग बीड के मापदंडों को समान रूप से देख सकते हैं, प्रोग्राम एक्सट्रैक्शन और ट्रैक ट्रायल रन कर सकते हैं।
टिप्पणी: सामान्य कार्यक्रम प्रारूप सुरक्षा बिंदु, तैयारी बिंदु ए, तैयारी बिंदु बी, समाप्ति बिंदु और छुट्टी बिंदु हैं। तैयारी बिंदु A से तैयारी बिंदु B तक, यह ऑफ़सेट ट्रैक के समान दिशा में एक मार्गदर्शक रेखा है; तैयारी बिंदु बी से अंत बिंदु तक, यह ऑफसेट वेल्डिंग ट्रैक है। विवरण बाद में दिया जाएगा।
समारोह स्पष्टीकरण:
खोज क्रिया (वेल्डिंग ट्रैक खोज): इस पृष्ठ का उपयोग ट्रैक खोज और पोस्ट-ऑफ़सेट ट्रैक परीक्षण चलाने के लिए किया जाता है
खोज प्रकार चुनें:
3）स्वतः खोज: खोज श्रेणी में चयनित ट्रैक प्रकार के सभी ट्रैक बिंदु स्वचालित रूप से खोजे जाएंगे, और केवल ऑफ़सेट ट्रैक प्रारंभ बिंदु, उदाहरण के लिए ऊपर की छवि में तैयारी बिंदु B और अंतिम बिंदु A, स्वचालित रूप से संग्रहीत किया जाएगा ट्राई रन एरिया पेज
4）मैन्युअल द्वारा खोजें: खोजा गया ट्रैक स्वचालित रूप से ट्राई रन एरिया पेज पर संग्रहीत नहीं किया जाएगा, और इसे मैन्युअल रूप से प्रोग्राम लाइन का चयन करने और ऐड एंड ट्राई रन पर क्लिक करने की आवश्यकता है
खोज क्रिया चुनें: सभी खोजें या कस्टम चुनें जैसा कि नीचे दी गई छवि में दिखाया गया है
④ खोज: वर्तमान में निर्धारित मानदंडों के आधार पर ट्रैक खोजें
⑤ स्पष्ट खोज: खोजे गए सभी ट्रैक साफ़ करें
ऐड एंड ट्राई रन: प्रोग्राम को मैन्युअल रूप से ट्राई रन एरिया पेज में स्टोर करें टिप्पणी: इस पेज का इस्तेमाल वेल्डिंग बीड्स को जोड़ने, हटाने, संशोधित करने और सहेजने के लिए भी किया जा सकता है। एंड पॉइंट और लीव पॉइंट, और ट्राई रन एरिया पर क्लिक करें
समारोह स्पष्टीकरण:
① रन एरिया ट्राई करें: ट्राई रन एरिया पेज पर स्विच करने के लिए क्लिक करें
② सिग्नल ट्राई रन: टिक करने के बाद, प्रोग्राम लाइन का चयन करें, ट्राई रन पर क्लिक करें और प्रोग्राम लाइन को चलाने के बाद रुकें
③ ऑल ट्राई रन: टिक करने के बाद, ट्राई रन पर क्लिक करें, और सभी ट्रैक लाइनों को चलाने के बाद रुकें
④ वेल्ड जानकारी: ड्रॉप-डाउन विकल्पों पर क्लिक करने के बाद, यह प्रत्येक फ़ाइल नंबर में वेल्डिंग मोतियों को स्विच कर सकता है, और परीक्षण चलाने के दौरान प्रत्येक वेल्डिंग मनका के विभिन्न ऑफसेट मापदंडों के अनुसार चलेगा
⑤ हटाएं: इस बिंदु को ट्राई रन लिस्ट से हटा दें
⑥ ऊपर ले जाएँ: चयनित ट्रेल रन प्रोग्राम लाइन को ऊपर ले जाएँ
⑦ नीचे ले जाएँ: चयनित ट्रायल रन प्रोग्राम लाइन को नीचे ले जाएँ
⑧ रन पेज सेट करना/कोशिश करना: "मल्टीपल वेल्डिंग पैरा" पेज और "ट्राई रन एरिया" पेज के बीच आगे और पीछे स्विच करें
⑨ क्लियर ट्राई रन लिस्ट: सभी ट्राई रन लिस्ट पॉइंट्स को क्लियर करें
टिप्पणी: ट्रायल रन के दौरान, ट्रायल रन सूची में सभी ट्रैक्स को फाइल नंबर में वेल्डिंग बीड पैरामीटर के अनुसार ऑफसेट किया जाएगा, जिसमें सुरक्षा बिंदु, तैयारी बिंदु ए, तैयारी बिंदु बी, समाप्ति बिंदु और छुट्टी बिंदु शामिल हैं। वास्तविक वेल्डिंग में, केवल वेल्डिंग ट्रैक, यानी तैयारी बिंदु बी से अंत बिंदु तक ऑफसेट होता है; यदि आपको केवल बाद वाले की आवश्यकता है, तो कृपया "खोज प्रकार चुनें" को स्वतः खोज पर सेट करें।
3 प्रक्रियात्मक प्रोग्रामिंग उदाहरण
जब घुंडी स्विच मैनुअल मोड में हो, तो प्रोग्राम का चयन करें, बाईं ओर कार्रवाई मेनू का चयन करें, वेल्डिंग प्रक्रिया का चयन करें, जैसा कि नीचे की छवि में दिखाया गया है
वेल्डिंग की गति सेट करें और फ़ाइल संख्या बाँधें; मूल क्रम का चयन करने के बाद, स्टार्ट वेल्डिंग और एंड वेल्डिंग कमांड डालें, जैसा कि नीचे दी गई छवि में दिखाया गया है
यदि आपको वेल्डिंग स्विंग की आवश्यकता है, तो कृपया पेंडुलम वेल्डिंग चुनें, फ़ाइल नंबर बाँधें, और स्टार्ट वेल्डिंग स्विंग और एंड वेल्डिंग स्विंग कमांड डालें, जैसा कि नीचे की छवि में दिखाया गया है
④ मल्टी-लेयर मल्टी-बीड वेल्डिंग के लिए, इसे काउंटर और फाइल नंबर को बाइंड करना होगा, जैसा कि नीचे दी गई इमेज में दिखाया गया है
4 मल्टी-लेयर मल्टी-बीड वी-ग्रूव वेल्डिंग केस
4.1 मल्टी-लेयर मल्टी-बीड वी-ग्रूव वेल्डिंग इमेज
नीचे दिए गए चित्र देखें:

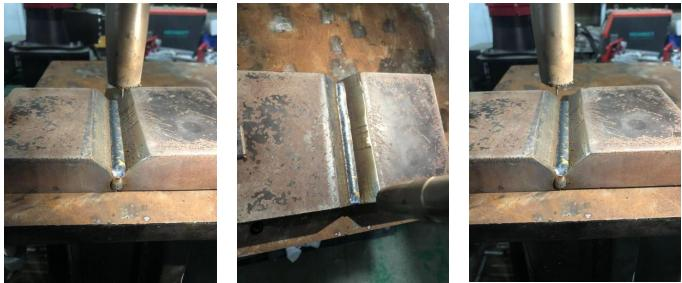

[पहली परत और पहली मनका]
[दूसरी परत और पहली मनका]
[तीसरी परत और पहली मनका]
[तीसरी परत और दूसरी मनका]
[चौथी परत और पहली मनका]
[चौथी परत और दूसरी मनका]
[चौथी परत और तीसरी मनका]
[पांचवीं परत और पहली मनका]
[पांचवीं परत और दूसरी मनका]
[पांचवीं परत और तीसरी मनका]
4.2 मल्टी-लेयर मल्टी-बीड वी-ग्रूव वेल्डिंग केस पैरामीटर सूची
नीचे दिए गए चित्र देखें:
