छोटे आकार का एयर प्रेशर स्विंग-आर्म मैनिपुलेटर BRTP08WSS0PC:
संक्षिप्त विवरण: BRTP08WSS0PC श्रृंखला टेक-आउट उत्पादों के लिए 150T{3}}T की सभी प्रकार की क्षैतिज इंजेक्शन मशीनों पर लागू होती है। ऊपर और नीचे की भुजा एकल/दोहरी अनुभागीय प्रकार की होती है।
मुख्य विशिष्टता:
अनुशंसित आईएमएम (टन): 150टी-250टी
लंबवत स्ट्रोक (मिमी): 850
ट्रैवर्स स्ट्रोक (मिमी): /
अधिकतम लोडिंग (KG): 2
वज़न (KG): 60
छोटे आकार का एयर प्रेशर स्विंग-आर्म मैनिपुलेटर BRTP08WSS0PC
उत्पाद परिचय:
BRTP08WSS0PC श्रृंखला टेक-आउट उत्पादों के लिए 150T{3}}T की सभी प्रकार की क्षैतिज इंजेक्शन मशीनों पर लागू होती है। ऊपर और नीचे की भुजा एकल/दोहरी अनुभागीय प्रकार की होती है। ऊपर और नीचे की क्रिया, भाग खींचना, पेंच करना और उनमें पेंच लगाना हवा के दबाव से उच्च गति और उच्च दक्षता के साथ संचालित होता है। इस रोबोट को स्थापित करने के बाद उत्पादकता में 10-30% की वृद्धि होगी।
बुनियादी पैरामीटर:
|
पावर स्रोत (केवीए) |
अनुशंसित आईएमएम (टन) |
ट्रैवर्स प्रेरित |
ईओएटी का मॉडल |
|
|
0.06 |
150T-250T |
सिलेंडर ड्राइव |
शून्य सक्शन शून्य स्थिरता |
|
|
ट्रैवर्स स्ट्रोक (मिमी) |
क्रॉसवाइज स्ट्रोक (मिमी) |
लंबवत स्ट्रोक (मिमी) |
अधिकतम लोडिंग (किग्रा) |
|
|
/ |
300 |
850 |
2 |
|
|
सूखा निकालने का समय (सेकंड) |
शुष्क चक्र समय (सेकंड) |
स्विंग कोण (डिग्री) |
वायु उपभोग (एनआई/चक्र) |
|
|
2 |
6 |
30-90 |
3 |
|
|
वजन (किग्रा) |
||||
|
60 |
||||
मॉडल प्रतिनिधित्व: डब्ल्यू: टेलीस्कोपिक प्रकार। डी: उत्पाद भुजा+धावक भुजा। S5: एसी सर्वो मोटर द्वारा संचालित पांच-अक्ष (ट्रैवर्स-अक्ष, लंबवत-अक्ष + क्रॉसवाइज-अक्ष)।
उपर्युक्त चक्र समय हमारी कंपनी के आंतरिक परीक्षण मानक के परिणाम हैं। मशीन की वास्तविक अनुप्रयोग प्रक्रिया में, वे वास्तविक संचालन के अनुसार अलग-अलग होंगे।
प्रक्षेपवक्र चार्ट:
|
A |
B |
C |
D |
E |
F |
G |
H |
|
1205 |
1031 |
523 |
370 |
972 |
619 |
102 |
300 |
|
I |
J |
K |
|||||
|
180 |
45 डिग्री |
90 डिग्री |
|||||
यदि सुधार और अन्य कारणों से विनिर्देश और स्वरूप बदल दिया जाता है, तो कोई और सूचना नहीं। अपनी समझ के लिए धन्यवाद.
छोटे आकार के वायु दबाव स्विंग-आर्म मैनिपुलेटर का ऑटो मोड:
ऑटो मोड में "ऑटो" कुंजी दबाएं, सिस्टम ऑटो मोड में बदल जाता है, रोबोट तैयारी की स्वचालित स्थिति में आ जाता है, पेज इस प्रकार है:

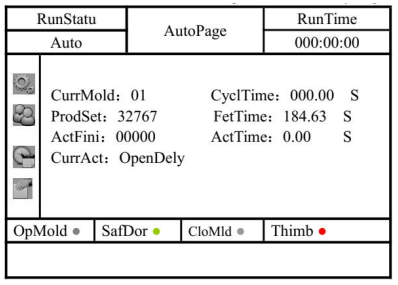

तैयारी की स्थिति में, आप START कुंजी, पेज दबाने पर स्वचालित क्रियाएँ चला सकते हैं:
कर्रमोल्ड: वर्तमान में चयनित मोड संख्या, ऑटो मोड में इस मॉडल संख्या के अनुसार चल रहा प्रोग्राम।
CyclTime: समय के साथ वर्तमान स्वचालित चक्र को रिकॉर्ड करें। प्रोडक्टसेट: उत्पादों की संख्या की योजना, वास्तविक आउटपुट निर्धारित उत्पादन तक पहुंचने पर यह अलार्म बजाएगा।
FetTime: ऑटो रन-टाइम में, प्रत्येक स्वचालित चक्र समय इंजेक्शन स्विच-मोड को अनुमति देने से रोकता है
एक्टफिनी: पूर्ण उत्पादन की संख्या
एक्टटाइम: कार्रवाई का वास्तविक समय।
curract: क्रियान्वित करने वाली क्रिया।
ऑटो रन-टाइम, समय मापदंडों को संशोधित करने के लिए पृष्ठ में प्रवेश करने के लिए "TIME" कुंजी दबाएं, और I/O सिग्नल और जानकारी रिकॉर्ड देखने के लिए मॉनिटर, सूचना पृष्ठ में प्रवेश कर सकते हैं, ऑटो पृष्ठ पर लौटने के लिए स्वचालित कुंजी दबाएँ।
जब फ़ेच विफल अलार्म ऑटो मोड में आता है, तो आप अलार्म बंद करने और जारी रखने के लिए ऑटो कुंजी दबा सकते हैं (या सुरक्षित दरवाजा खोल सकते हैं)। या मूल स्थिति पर वापस जाने के लिए स्टॉप बटन दबाएं, और ऑटो मोड से बाहर निकलें।
